架構和組件

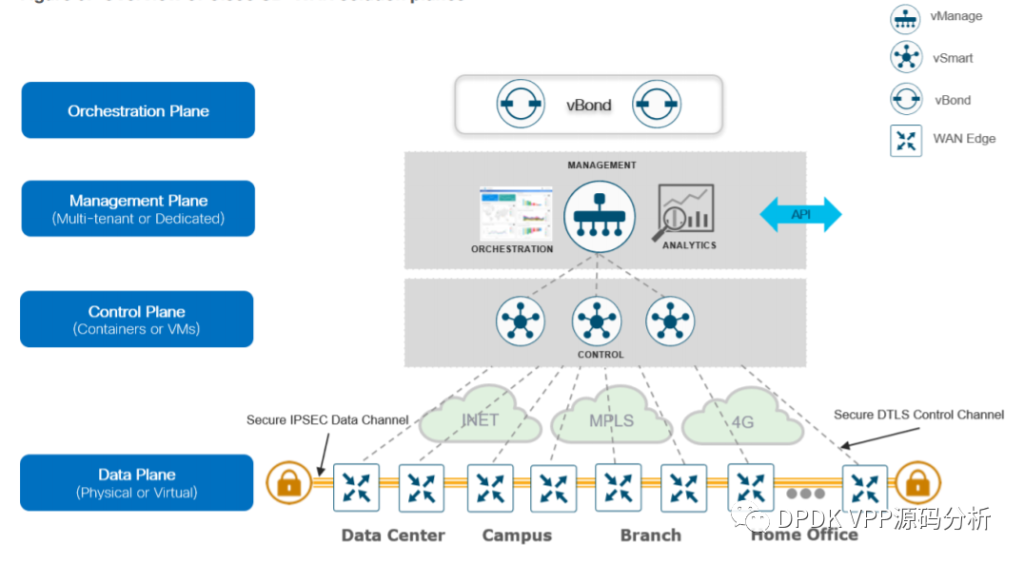

思科軟件定義廣域網解決方案由獨立的編排、管理、控制和數據平面組成。
● 編排平面有助于將 SD-WAN 路由器自動載入 SD-WAN 疊加層。
● 管理平面負責集中配置和監控。
● 控制平面構建和維護網絡拓?fù)?，并決定流量流向何處。
● 數據平面負責根據控制平面的決策轉發報文。
Cisco SD-WAN 解決方案的主要組件包括 vManage 網絡管理系統（管理平面）、vSmart 控制器（控制平面）、vBond 編排器（編排平面）和 WAN 邊緣路由器（數據平面）。
● vManage – 此集中式網絡管理系統基于軟件，并提供 GUI 用戶界面，可輕松監控、配置和維護underlay和overlay網絡中的所有 Cisco SD-WAN 設備及其連接的鏈路。它為第 0 天、第 1 天和第 2 天的操作提供單一管理平臺。
● vSmart 控制器- 此基于軟件的組件負責SD-WAN 網絡的集中控制平面。它與每個廣域網邊緣路由器保持安全連接，并通過覆蓋管理協議 (OMP) 分發路由和策略信息，充當路由反射器。它還通過反映源自 WAN 邊緣路由器的加密密鑰信息來協調 WAN 邊緣路由器之間的安全數據平面連接，從而實現非常可擴展的無 IKE 架構（使用數據報傳輸層安全性 (DTLS) 或傳輸層安全性 (TLS) ）。
● vBond Orchestrator – 此基于軟件的組件執行WAN Edge 設備的初始身份驗證并協調vSmart、vManage 和WAN Edge 連接。它還在支持網絡地址轉換 (NAT) 后面的設備之間進行通信方面發揮著重要作用。
● WAN 邊緣路由器——該設備可用作硬件設備或基于軟件的路由器，位于物理站點或云中，并通過一個或多個 WAN 傳輸在站點之間提供安全的數據平面連接。它負責流量轉發、安全、加密、服務質量 (QoS)、邊界網關協議 (BGP) 和開放最短路徑優先 (OSPF) 等路由協議等。

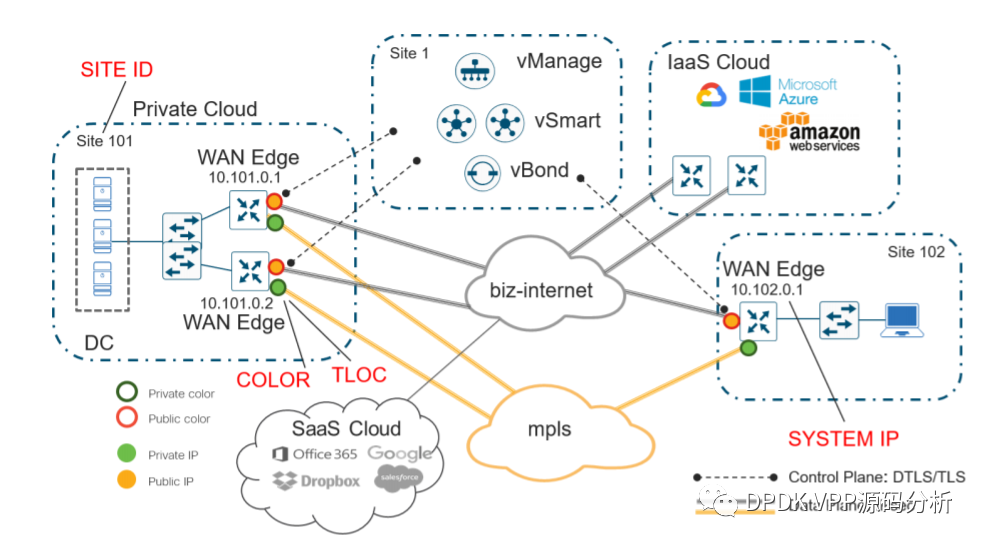

下圖展示了 Cisco SD-WAN 解決方案的幾個方面。此示例拓?fù)涿枋隽藘蓚€(gè) WAN 邊緣站點，每個站點都直接連接到專用 MPLS 傳輸和公共 Internet 傳輸?；谠频?SD-WAN 控制器（兩個 vSmart 控制器、vBond Orchestrator 以及 vManage 服務器）可通過 Internet 傳輸直接訪問。此外，拓?fù)溥€包括對 SaaS 和 IaaS 應用程序的云訪問。
WAN Edge路由器與 vSmart 控制器形成永久性數據報傳輸層安全性 (DTLS) 或傳輸層安全性 (TLS) 控制連接，并且每個Wan Edge路由器都連接到兩個 vSmart 控制器。路由器還與 vManage 服務器形成永久 DTLS 或 TLS 控制連接，但僅通過其中一種傳輸。WAN 邊緣路由器使用 IPsec 隧道通過每個傳輸安全地與其他 WAN 邊緣路由器通信。雙向轉發檢測 (BFD) 協議默認啟用并運行在每個隧道上，檢測丟失、延遲、抖動和路徑故障。
應用性能優化
有多種不同的網絡問題會影響最終用戶的應用程序性能，包括數據包丟失、WAN網絡擁塞、WAN鏈路延遲高和WAN路徑選擇不理想。優化應用程序體驗對于實現高數據傳輸效率至關重要。Cisco SD-WAN解決方案可以最大限度地減少丟失、抖動和延遲，并克服 WAN 延遲和轉發錯誤，以優化應用程序性能。
以下 Cisco SD-WAN 功能有助于解決應用程序性能優化問題：
● 應用感知路由：應用感知路由能夠?yàn)榱髁縿?chuàng)建定制的 SLA 策略并測量 BFD 探針的實時性能。應用程序流量被定向到支持該應用程序 SLA 的 WAN鏈路。在性能下降期間，如果超過SLA，可以將流量定向到其他路徑。
下圖顯示，對于應用程序 A，路徑1和3是有效路徑，但路徑2不滿足SLA，因此它不用于傳輸應用程序A流量的路徑選擇。
● 服務質量(QoS)：QoS 包括對WAN 路由器接口上的流量進行分類、調度、排隊、整形和監管?？傊?，該功能旨在最大限度地減少關鍵應用程序流的延遲、抖動和數據包丟失。
● 前向糾錯(FEC) 和數據包復制：這兩個功能都用于減少數據包丟失。使用 FEC，發送 WAN Edge 每四個數據包插入一個奇偶校驗數據包，接收 WAN Edge 可以根據奇偶校驗值重建丟失的數據包。通過數據包復制，發送端 WAN Edge 一次通過兩條隧道復制選定關鍵應用程序的所有數據包，而接收端 WAN Edge 重建關鍵應用程序流并丟棄重復的數據包。
FEC（Forward Error Correction）目前有一款開源軟件UDPspeeder已支持。通過使用前向糾錯來提高高延遲有損鏈路上的網絡質量的隧道。

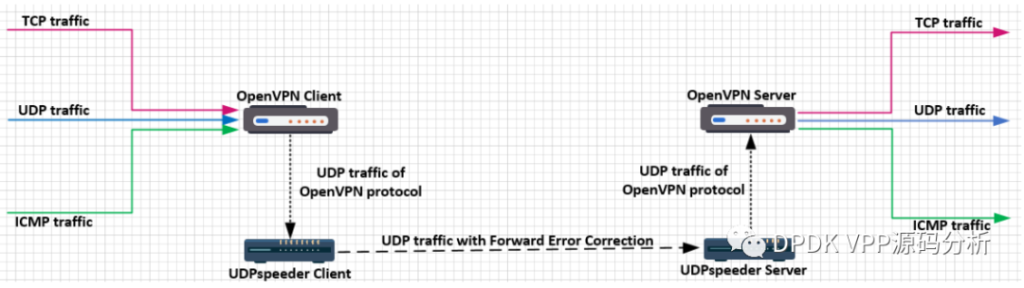

假設您的服務器的本地網絡是有損的。只需使用 UDPspeeder + 任何基于 UDP 的 VPN 與您的服務器建立 VPN 連接，通過此 VPN 連接訪問您的服務器，您的連接質量將得到顯著提高。通過調整好參數，您可以輕松地將 IP 或 UDP/ICMP 丟包率降低到 0.01% 以下。除了降低丟包率之外，UDPspeeder 還可以顯著提高您的 TCP 延遲和 TCP 單線程下載速度。

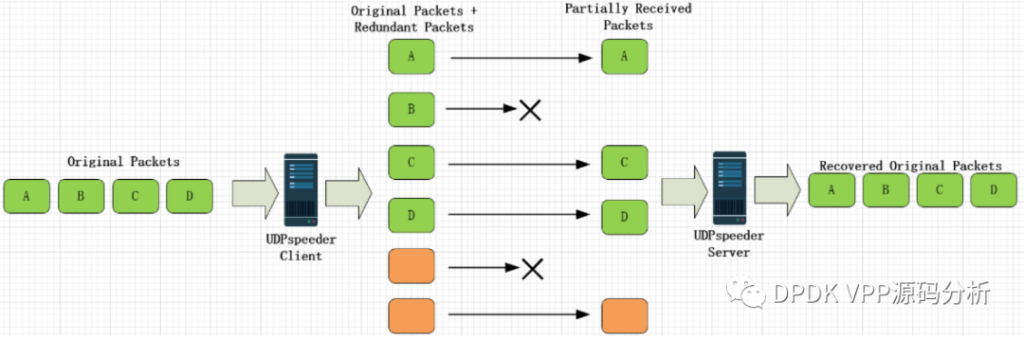

工作原理：
UDPspeeder 使用 FEC（前向糾錯）來降低丟包率，但會增加帶寬。FEC 的算法稱為 Reed-Solomon。
沒有實際測試過，不清楚具體性能，感興趣的可以測試一下：https://github.com/wangyu-

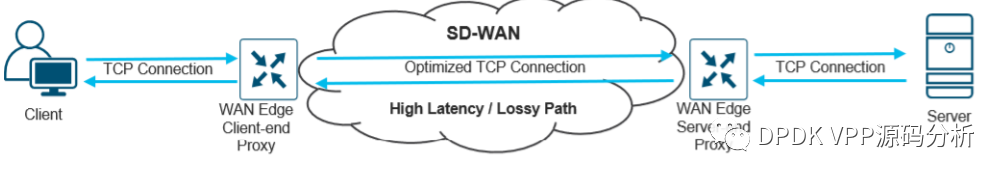

● TCP 優化和會話持久性：例如，這些功能可以解決長途或高延遲衛星鏈路的高延遲和低吞吐量問題。通過 TCP 優化，WAN 邊緣路由器充當客戶端和服務器之間的 TCP 代理。使用會話持久性，不是為每個單獨的 TCP 請求和響應對創建一個新連接，而是使用單個 TCP 連接來發送和接收多個請求和響應。
另外AppEx Networks提出了廣域網優化技術RTT：Real-Time TCP Tunnel，實時 TCP 隧道。隧道包含了兩個 POP 之間 1 條或多條 ZetaTCP 加速的 TCP 連接。在 Linux 系統中，RTT 可以作為標準網絡接口使用。
